スポークホイール / SpokeWheel -8-

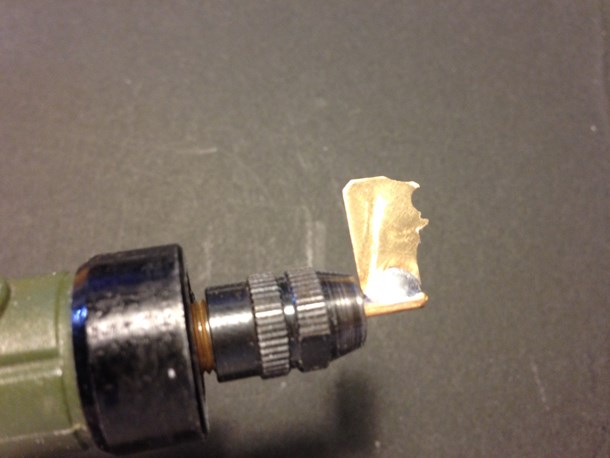

半断面刃物
半断面刃物

スチレンペーパーからタイヤの形状を削り出すための刃物です。0.5mmの真ちゅう板にタイヤの半断面を切り込みます。
外形切り出し
外形切り出し

厚さ2mmのスチレンペーパー。タイヤの形状に削れたら外周から切り出します。

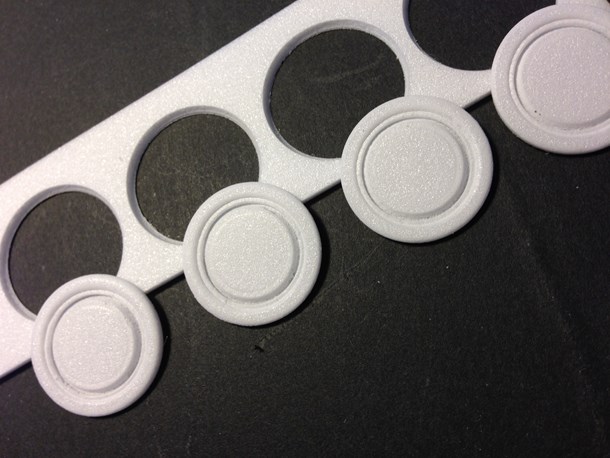

内側切り抜き
内側切り抜き

内側の切り出し。2枚重ねて内側をサンドペーパーで仕上げます。

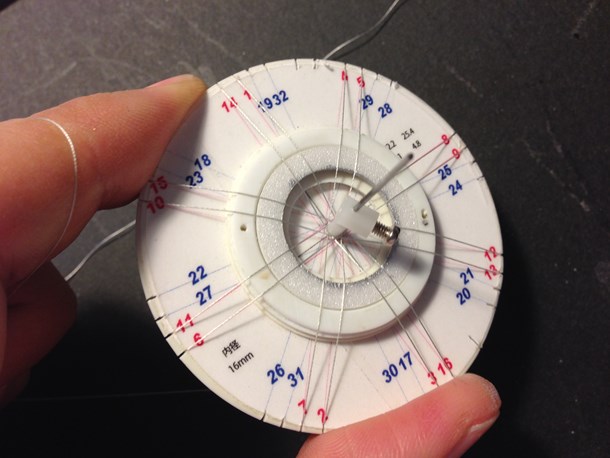

治具取り付け・スポーク張り
治具取り付け・スポーク張り

タイヤを治具に取り付けて、順番通りに絹糸のスポークを張ります。

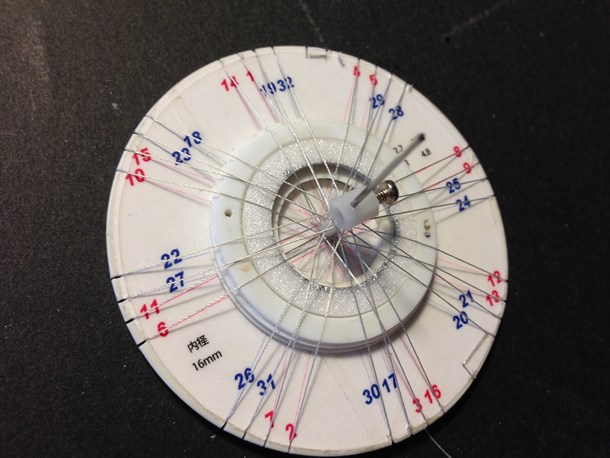

スポーク32本張り
スポーク32本張り

片側16本、全部で32本です。
タイヤ張り合わせ
タイヤ張り合わせ

タイヤの残り半面に接着剤を付けて、上側の治具で押さえます。

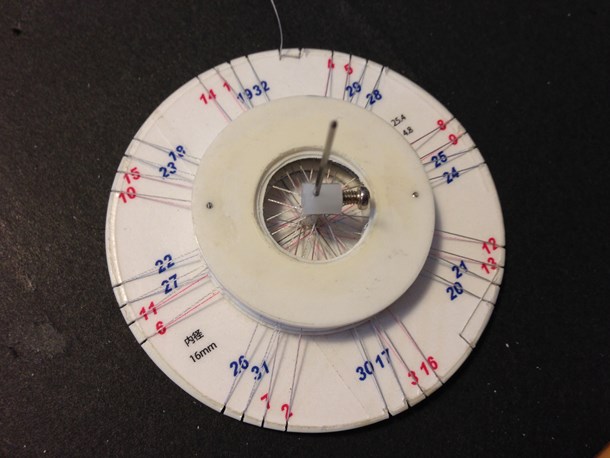

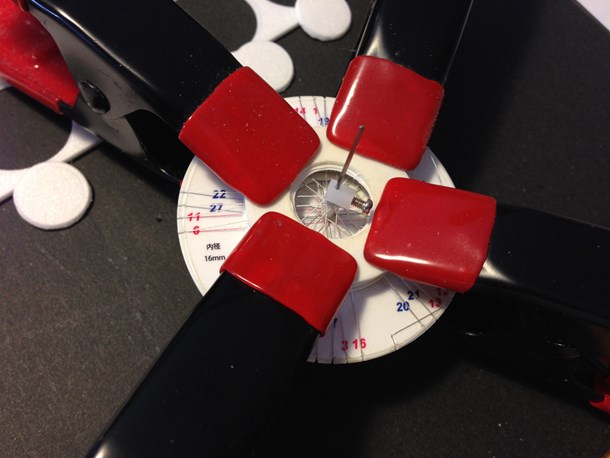

圧着
圧着

接着剤が乾くまでしっかり圧着します。

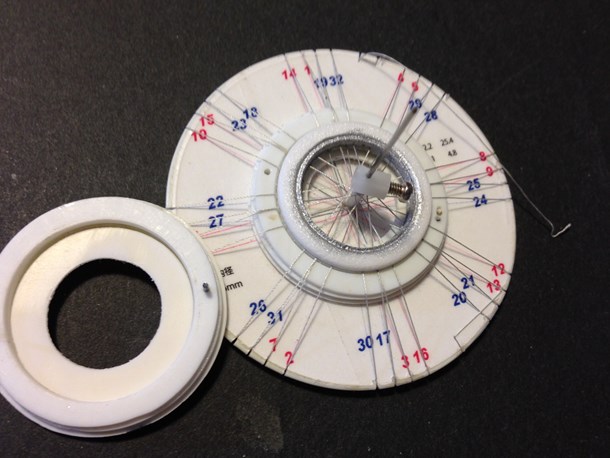

治具取り外し
治具取り外し

上側の治具を取り外しました。

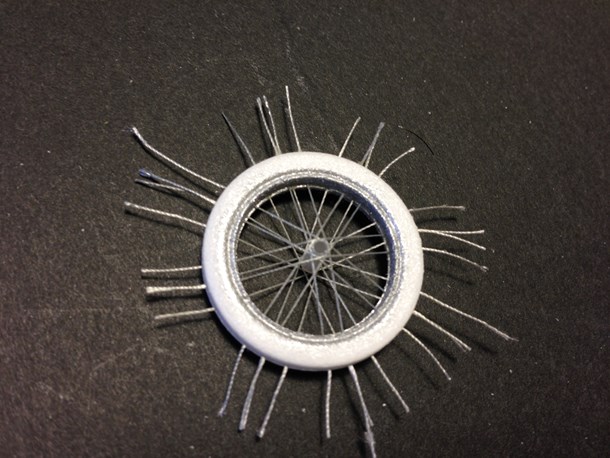

タイヤ取り出し
タイヤ取り出し

糸を切る前のタイヤです。

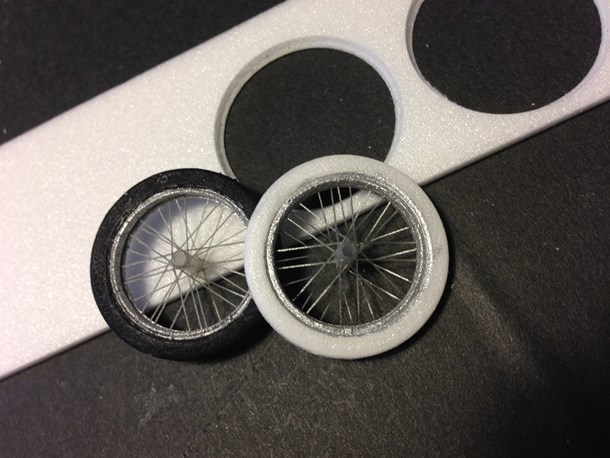

タイヤ塗装
タイヤ塗装

タイヤのゴム部分を艶消しブラックで塗装します。

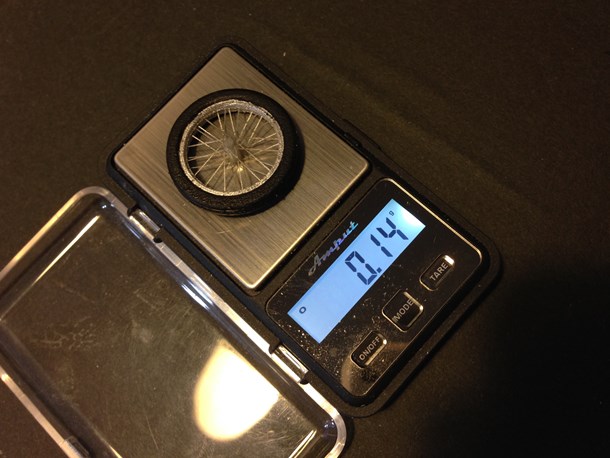

重量測定
重量測定

1個0.14gで出来ました。強度も十分です。
