BATを作る -主翼の組み立て-


前縁材と後縁材をステンレスの定規をガイドにして、位置決めします。リブを図面にあわせて配置して、磁石で固定します。磁石は直角が出ているので、リブを正確に接着することができます。

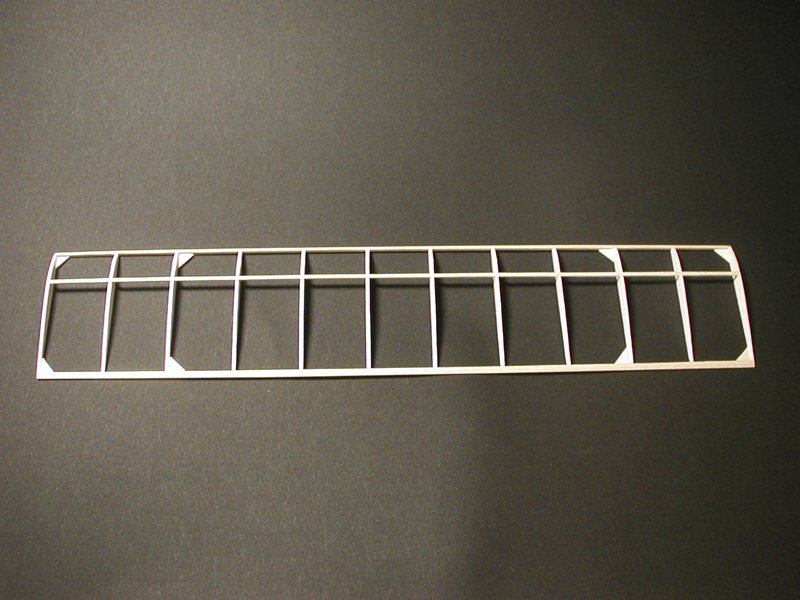

次にスパーを接着します。接着剤が乾いたら、所定の位置にガセット(三角材)を接着します。左右の上反角を付ける部分のガセットは、後で接着します。

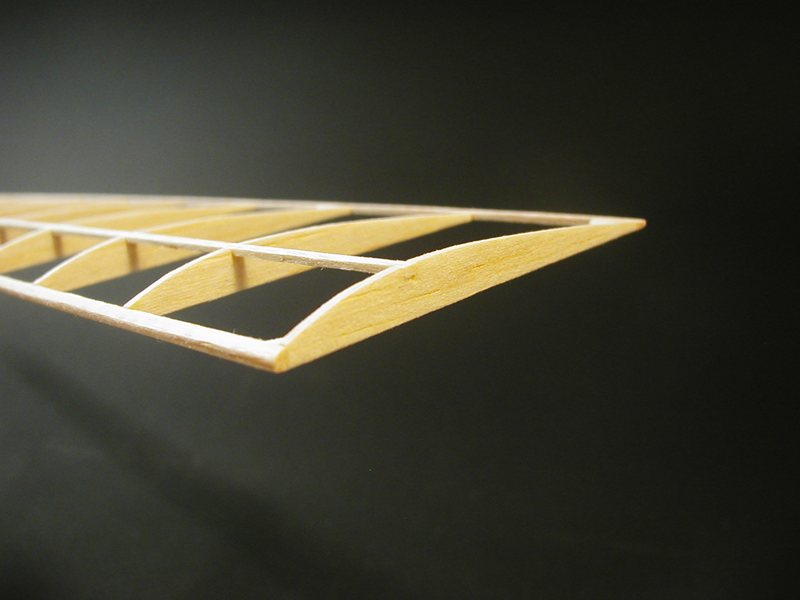

この段階でサンディングをして前縁材のRを仕上げます。後縁材もリブに沿ってテーパーに仕上げてください。リブとスパーにも段差が出来ないよう、丁寧にサンディングします。



上反角を付けます。上反角を付ける部分の前縁材と後縁材に下面からカミソリを使って浅く切り込みを入れます。切り離さない程度です。スパーも同様に切り込みを入れますが、スパーは切り離して、少し切り取る必要があると思います。

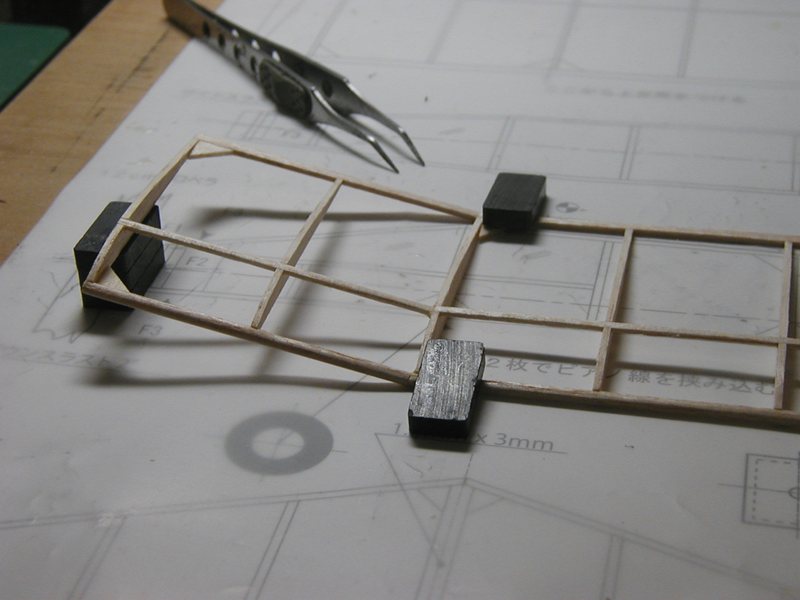

次に、切り込みに沿って折り曲げます。力をいれすぎないようにメキッとやります。翼端に高さ10mm程度のカイモノを入れて接着します。

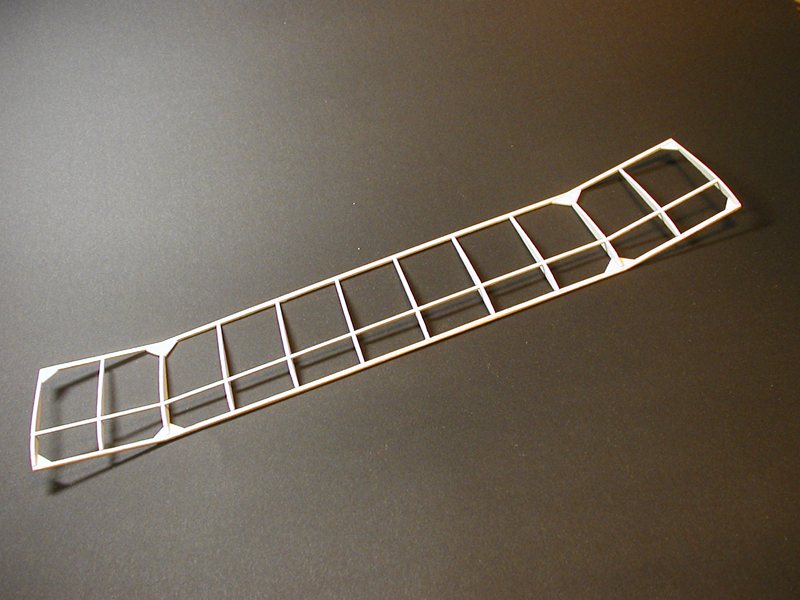

残りのガセットを接着してください。乾いたらもう一度、サンディングをして仕上げれば主翼は生地完成です。
質量は0.88gでした。
