BATを作る -水平尾翼-

初めてピーナッツサイズの飛行機を作るときは、水平尾翼か垂直尾翼から作り始めるが良いと思います。1.2mm角のバルサ棒に慣れるため簡単な尾翼を作ってその感覚をつかんでください。

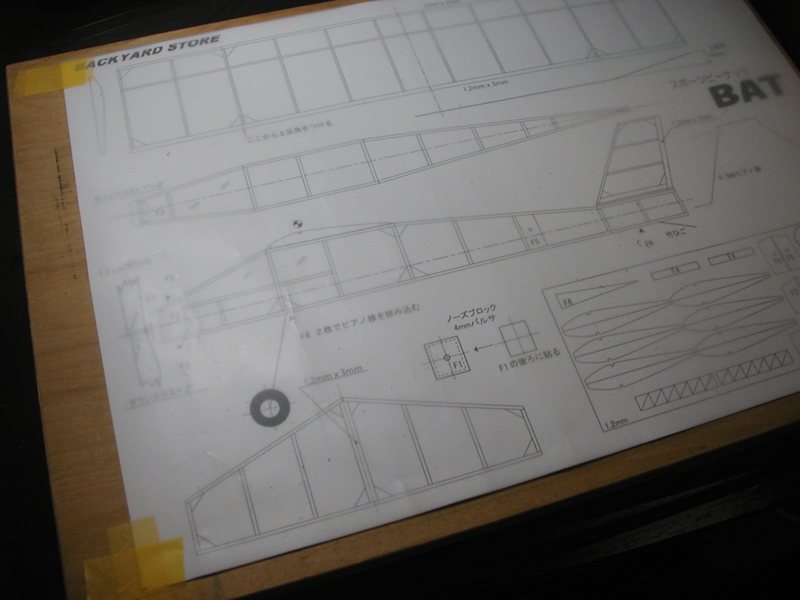

図面は、あらかじめ数枚コピーをとっておきます。
ビルディングボード(製作板)は平らな板を用意します。私は合板の上にマグネットボード用の薄いスチール版を貼ったものを使っています。マチ針は使わずに四角いマグネットで組み立てます。
図面の上には透明のシートを敷いて、図面に接着剤が付かないようにします。

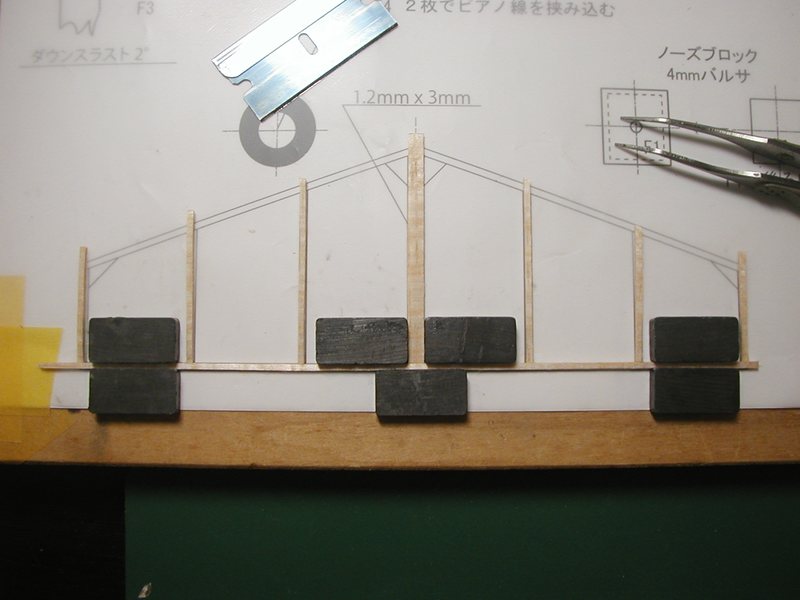

リブとなる角材の長さがそれぞれ異なっているので、後縁を先に接着して、前縁は図面上で切りそろえます。

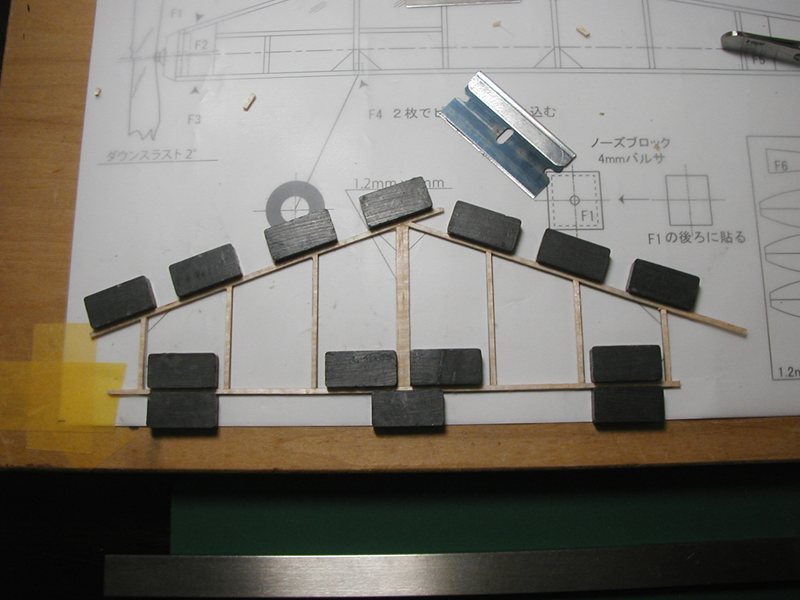

前縁を接着してマグネットで、固定します。私はタイトボンドを使っているので、このまましばらく乾くまで待ちます。瞬間接着剤を使用している場合は、次のステップに進みます。

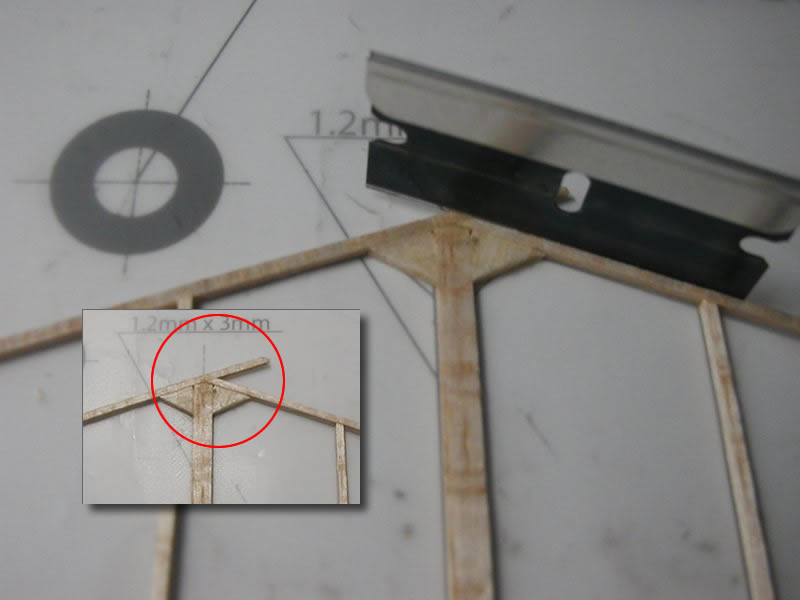

図面通りにガセット(三角材)を接着し、余分な部分を切り落とします。



接着剤が乾いたら、サンドペーパーを掛けます。このとき、水平尾翼はシートに張り付いていると思いますので、このまま剥がさずにサンドペーパーを掛けます。サンドペーパーは、必ず平らな板に貼り付けてください。大きく左右に動かすと、サンドペーパーが部材に引っ掛かって、バラバラに壊してしまうことがあります。
サンドペーパーは一方向に慎重に動かしてください。

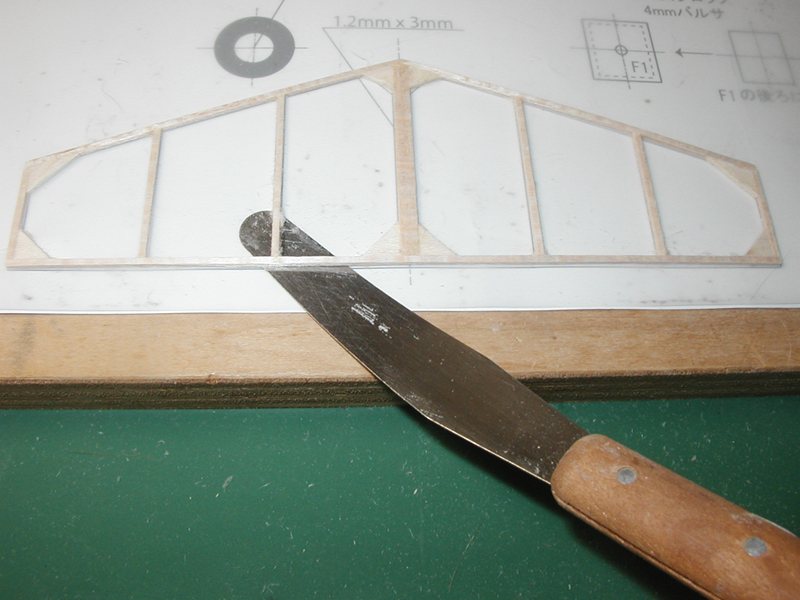

サンドペーパーを掛け終わったらパレットナイフでシートから外します。
残りの片面も同様にサンドペーパーを掛けます。各部材同士に段差が残らないように丁寧にサンドペーパーを掛けます。この仕上げを雑に行うと、紙を貼ったとき非常に目立ってしまいます。

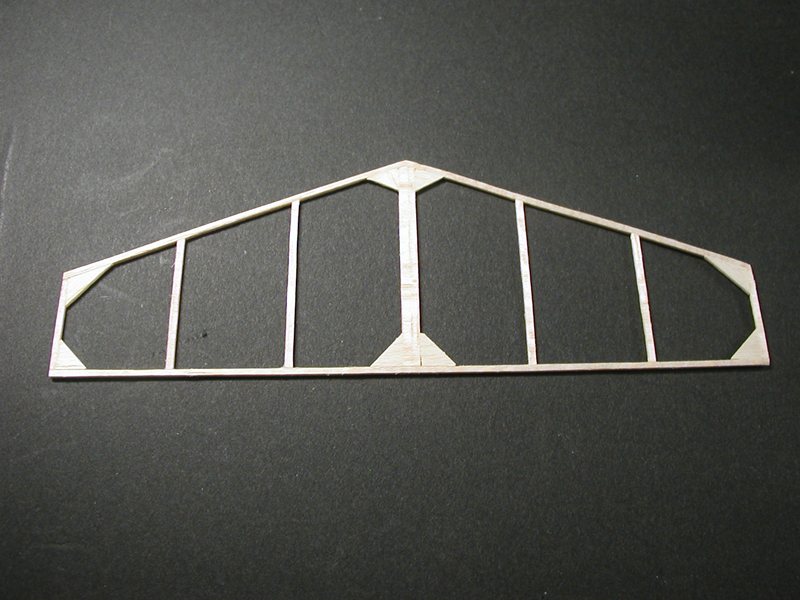

これで水平尾翼の骨組みは完成です。
この状態の質量は0.17gでした。必ず質量を記録する習慣を付けてください。重心位置から離れた所にある尾翼は出来るだけ軽く作ることが求められます。
同様にして垂直尾翼を作ってください。垂直尾翼の質量は0.07gでした。
